5.6. Averías en equipos finales.

5.5. Averías en electrónica de red.

5.4. Averías en el sistema de conexión a tierra.

5.3. Averías en cableado.

5.2. Averías en paneles de parcheo.

5.1. Averías en armarios de distribución.

5.Resolución de averías.

Cuando tenemos la avería localizada es el momento de tratar de resolverla.

4.2.Herramientas hardware.

• Analizador de cableado: Rastrea el pulso eléctrico de su cable.
• Inspector de fibra óptica: Permite revisar el estado del cable de fibra óptica.
• Herramienta certificadora: Es la herramienta más completa para las tareas de mantenimiento de redes pero también es la mas cara.Con esta herramienta podemos realizar las siguientes operaciones:
• Revisión del mapeado del cable.
• Análisis de longitud del cable.
• Revisión de parámetros electromagnéticos que pueden afectar al rendimiento, como son la diafonía, la impedancia, la resistencia, etc.
• Analizador de redes inalambrico: Permite analizar de forma rápida y sencilla un entorno de red inalambrico, y no solo indica si el estado de la señal es el correcto, si no que también realiza pruebas esenciales e identifica problemas comunes.
• Comprobador del sistema de conexión a tierra: El sistema de conexión a tierra se revisa con una herramienta llamada telurómetro.


4.1. Herramientas softwate.

Podemos clasificar estas herramientas de las siguiente manera:

• Herramientas integradas en el sistema operativo.

Se trata de funciones y comandos del propio sistema operativo, que permiten configurar y diagnosticar el estado de la red.
Como comandos integrados en el sistema operativo, destacamos:

• ipconfig.
• ping.
• arp.
• tracert.
• netstat.
• nslookup.

• Software de la electrónica de red.
• Analizadores de protocolos.

4.Herramientas para el mantenimiento de redes.

El técnico dispone de multitud de herramientas de mantenimiento de la red para detectar y reparar los problemas que puedan aparecer.

3.2.Métodos para diagnosticar averías.

Existen varios métodos que pueden ayudarnos en este proceso:

• Método de secuencia de niveles.
• Método de rastreo.
• Método de contraste.
• Método de aislamiento.

3.1. Procedimiento para resolver averías.

No es práctico que para resolver las averías en una instalación de telecomunicaciones el técnico valla probando al azar hasta dar con el origen del problema y la solución más apropiada.
Por ello, lo mas conveniente es emplear un método de trabajo que permita progresar en la investigación de la avería y la forma adecuada de repararla. Una propuesta podría ser la siguiente:

• Defino el problema
• Recopilo la información
• Analizo la información
• Elimino posibles causas
• Propongo una hipótesis
• Verifico la hipótesis
• ¿Es válida?
• Creo un plan de acción
• Ejecuto el plan de acción
• ¿Solucionado?

3.Diagnóstico y tratamiento de averías.

2. Tareas de mantenimiento

En muchas instalaciones, sobre todo el tamaño pequeño, lo habitual es aplicar el mantenimiento correctivo: es decir, llamar al técnico cuando algo no funciona correctamente.

• Planificar el mantenimiento.
• Planificar los cambios.
• Mantener actualizada la documentación.
• Establecer plantillas y procedimientos.
• Monitorizar la red.

1.3 Mantenimiento correctivo.

Este mantenimiento consiste en la reparación o reemplazo del elemento de la instalación que esté originando el fallo.
Se pueden actuar de dos formas que son:

• Corrección a plazo fijo: de acuerdo con los resultados del mantenimiento predictivo y las recomendaciones del fabricante, se fija un periodo de vida útil de elemento, pasado el cual se reemplaza aun cuando no aya dado fallo.
• Corrección a plazo variable: el elemento se reemplaza o repara cuando da fallo, no antes.


1.2. Mantenimiento preventivo.

Consiste en aplicar una serie de técnicas y procedimientos sobre la instalación para minimizar el riesgo de fallo y asegurar su correcto funcionamiento durante el mayor tiempo posible.

1.1. Mantenimiento predictivo.

La finalidad de este mantenimiento es pronosticar cuando un elemento va a fallar, para que se pueda tomar una decisión (reparar o reemplazar) antes de que falle.

1.Tipos de mantenimiento.

El mantenimiento tiene como finalidad que la instalación continúe operativa el mayor tiempo, funcione sin fallos y de la forma mas optima.

Tema 9: Mantenimiento de redes.

3.2.Certificación del cableado.

La certificación del cableado es un proceso que compara el rendimiento de transmisión de nuestro sistema de cableado con un estándar determinado, haciendo uso de un método definitivo por un estándar para medir dicho rendimiento.El procedimiento de certificación demuestra la calidad de los componentes y, en general, de la instalación de la red.

Componentes del certificador:

• Unidad central.
• Unidad remota.
• Adaptadores para cable de par trenzado.
• Adaptadores para fibra óptica.
• Adaptador para cable de par trenzado de cable de referencia.
• Latiguillos de fibra óptica de referencia.

3.1.Niveles de comprobación del cableado.

La comprobación del cableado puede realizarse a varios niveles:

• Verificación: es el nivel mas básico. Se verifica que el cable este conectado correctamente.
• Calificación: determina si un enlace de cableado es compatible con una determinada tecnología o velocidad.
• Certificación: garantiza que el cableado cumple con todos los requisitos del estándar de la industria (ANSI/TIA/EIA,ISO,etc.

3.Comprobación del cableado.

La comprobación del cableadpo es el paso final en la instalación de la red.

2.5.Información del sistema a tierra y contra incendios.

El sistema de conexión a tierra, como parte de la infraestructura de la red, también debe estar perfectamente identificado.
El identificador de la   TMGB (barra principal de tierra ) tiene el siguiente formato.

• fs-TMGB.

donde fs es el identificador del espacio de telecomunicaciones donde está ubicada.
El identificador de una TGB (barra de tierra) sigue el formato:

• fs-TGBn
• fs: es el identificador del espacio de telecomunicaciones donde está ubicada.
• n: es el número identificativo asignado a la TGB en el caso de que exista mas de una.

Como se puede dar el caso de que existan varias en diferentes elementos de la misma sala, el identificador también puede representarse siguiendo este formato:

• idelemento=TGBn

que se traduce como la TGB ubicada en el elemento con identificador idelemento.

El cableado de la linea de conexión a tierra se etiqueta siguiendo el mismo formato que el resto del cableado de la red:

• idorigen/iddentino.

En cuanto al sistema cortafuegos, el estándar obliga a etiquetar los elementos cortafuegos, el estándar obliga a etiquetar los elementos cortafuegos a ambos lados siguiendo, en la medida de lo posible, el siguiente formato:

• f-FSLn(h)
• f: es el identificador de la planta donde se encuentra.
• n: es el numero identificativo del elemento cortafuegos.
• h: es el numero de horas que el elemento cortafuegos es capaz de retener la propagación del incendio.

2.4.Información de cableado.

El backbone de campus tiene el formato de identificador:
b1.fs1.xy1-r1:p1/b2.fs2.xy2-r2:p2

• b1: es el identificador del edificio de origen (el que consultamos).
• fs1.xy1-r1: es el identificador de panel de parcheo de origen.
• p1: es el puerto o rango de puertos en el panel de origen.
• b1: es el identificador del edificio de destino.
• fs2.xy2-r2: es el identificador del panel de parcheo de destino.
• p2: es el puerto o rango de puertos en el panel de parcheo

El backbone de edificio tiene el formato de identificador.

fs1.xy1-r1:p1 / fs2.xy2-r2:p2

El subsistente horizontal tiene el formato de identificador:

• fs.xy-r:p
• fs.xy-r: = es el identificador del panel de parcheo de el origen.
• p1: = es el puerto en el panel de origen.


2.3.Información de elementos de interconexión.

EL formato del identificador del elemento de interconexión es fs.xy-r.

• fs: es el identificador del espacio de telecomunicaciones donde esta ubicado.
• xy: es la identificación del contenedor en el espacio de telecomunicaciones.
• r: es el número del RU superior donde está ensamblado el elemento de interconexión.


Los segmentos de los elementos de interconexión también deben identificarse.
El formato del identificador del segmento del elemento de interconexión es:
fs1.xy1-r1:Ports PN1 to fs2.xy2-r2: Ports PN2.

• fs1.xy1-r1: es el identificador del panel de parcheo de origen (el que consultamos).
• PN1: es el rango de puertos del segmento en el panel de origen.
• fs2.xy2-r2: es el identificador del panel de parcheo de destino.
• PN2: es el rango de puertos de segmento en el panel de destino.

El segmento de un elemento de interconexión se etiqueta en la parte inferior de sus puertos, reservando la parte superior para el etiquetado de los mismos.

2.2.Información de armarios y bastidores.

Los armarios, bastidores, cuadros murales y , general, todos los elementos son susceptibles de recibir cableado, deben de estar debidamente identificados.

El formato de identificador es:

fs,xy.

• fs: es el identificador del espacio de telecomunicaciones donde esta ubicado.
• xy: es la identificación del elemento dentro del espacio.


La cuadricula debe diseñarse con la suficiente precisión como para que todos los elementos tengan un identificador único.

El etiquetado se colocara, al menos, en la parte superior e inferior de la cara visible del elemento. Si este es accesible por detrás, también se etiquetará la parte trasera.

Los registros deberían contener, al menos, la siguiente información:

• Identificador del armario,bastidor,cuadro, etc.
• Relación de elementos que contiene.
• Conexiones con otros elementos de la red.
• Funciones del armario en la infraestructura de red.
• Medidas de seguridad (puerta, cerradura, etc)

2.1.Información de espacios.

Espacio de telecomunicaciones (TS).

Identificador.

            f: número de la planta del edificio donde se encuentra.

fs
            s: letra que identifica el TR en el caso de que haya varios en la planta.

Ejemplos 1A,2C,3A.

Registros.

• Identificador del TS.
• Tipo de TS (TR,ER,EF,ect. Si el FD no esta en TR se identificará como FD).
• Localización en el edifico.
• Control de acceso (PIN,tarjeta,biométrico).
• Persona de contacto.
• Horario de acceso.

Edificio.

Identificador.

b       /         b: código alfanumérico que identifica el edificio.

Ejemplos: INF1, SAT, UNI03.

Registros.

• Identificador del edificio.
• Localización del edificio (por ejemplo, dirección postal).
• Relación de TS alojados en él y su ubicación.
• Información de contacto.
• Horario de acceso.

Campus.

Identificador.

c         /        c: código alfanumérico que identifica el campus.

Ejemplos: SUC1, SAN39008, OFSPAIN.

Registros.

• Identificador del edificio.
• Localización del campus (por ejemplo, dirección postal).
• Relación de edificios que conforman el campus.
• Información de contacto.
• Horario de acceso.

2.Registros e identificadores obligatorios.

Todos los elementos de la red que tengan identificador se recogerán, juntos con los registros de la misma, correspondientes a los datos de la red que no se puedan etiquetar, en los que se denomina sistema de administración de la red. En función a la clase de red se requieren los siguientes identificadores y registros:

1.Estándar de administración y etiquetado.

La administración y el etiquetado de los elementos del cableado estructurado se rige por el estándar ANSI/TIA/EIA 606-B, que engloba:

• Identificador: código que diferencia un elemento del sistema.
• Etiquetado: marca que se coloca en un elemento con su identificador o la parte significativa.
• Registro: información relevante de un elemento del sistema.

Este estándar clasifica, según su entidad, a las instalaciones de cableado estructurado en 4 clases:

• Clase 1: Sistemas en un edificio con un TR que centraliza todo el cableado.
• Clase 2: Sistemas en un edificio con varios TR .
• Clase 3: Se corresponde con un sistema de campus.
• Clase 4: Equivalente a una red compuesta por varios campus (MAN o WAN), que abarca todos ellos y sus interconexiones.

Tema 8: Instalación de redes de datos y telecomunicaciones (II).

4.3.Fase de terminación.

El proceso de colocar el cable en su toma o conexión recibe el nombre de terminación de cable.

4.2.Fase de recorte.

Cuando el cableado ya esta tendido por la canalización, si hemos seguido las directrices marcadas, tendremos:

• Extremos de cables en los diferentes puntos del destino.
• Varios grupos de cables en el punto de trabajo,correspondientes a las diferentes zonas que hayamos cableado.

4.1.Fase de preparación.

Se tiende el cableado desde el punto de trabajo hasta cada uno de los puntos terminales.

Para tirar el cable se produce de la siguiente manera:

• Se rotula el extremo del cable que se va a canalizar.
• Dependiendo del tipo de canalización, se utilizara una herramienta u otra para guiar el cable por el canal.
• En el proceso de canalización de cableado se tomarán las precauciones y medidas que ya hemos tratado.

4.Instalación del cableado.

El proceso de instalación del cableado consta de las fases que veremos a continuación:

3.3.Caja en superficie.

La caja en superficie se instala en canalizaciones de superficie y en canalizaciones empotradas cuando no se puede, o no se desea, trabajar la superficie para incrustar la caja.Por otro lado, las cajas de superficie, al estar más expuestas que las empotradas, están hechas de un material resistente.La carcasa de la caja de superficie suele presentar unas marcas en sus laterales con los principales anchos de canaleta, y algunas incluso tienen un sistema de pestañas que pueden retirarse de forma manual para acomodar la canaleta.

3.2.Caja empotrada.

La caja de mecanismos se empotra en la pared como se utiliza una canalización del mismo tipo.

Como ya hemos visto, el empotrado se emplea cuando se hace una instalación de obra o cuando no puede utilizarse ningún otro medio alternativo. La caja empotrada dispone de una carcasa que se alojará en la pared.

• Cuando la caja se fije a la superficie se instalarán los mecanismos y, finalmente, los embellecedores.

3.1.Caja en suelo técnico.

La caja de mecanismos en el suelo técnico estará integrada con el resto de la canalización. La tapa visible de la tapa es del mismo material que la superficie del suelo o, en su defecto, de plástico, metal o algún material específico (por ejemplo, antideslizante, para suelos húmedos).

Cuando la cantidad o tipo de tomas no pueden recogerse en la caja, se adopta a una de las siguientes soluciones:

• Colocar una caja vacía e instalar bajo suelo técnico el conjunto de mecanismos.
• Instalar un sistema de torre, que consiste en un conjunto de mecanismos que se oculta en la parte hueca del suelo emerge cuando el usuario presiona la base instalada en el suelo ténico

3.Instalación de las tomas.

La toma constituye el punto final de la red de cableado. A partir de ahí, el usuario conectará su equipo para integrarse en la red.Estos elementos pueden ser muy diferente naturaleza, en función, sobre todo, del tipo de canalización que utilicemos para llevar el cableado hasta ellos.La caja de registro deben colocarse en lugares estratégicos de la canalización, evitando zonas de tránsito y también lugares donde puedan quedar ocultas por muebles, maquinaria, etc.

2.Integración de la instalación con el sistema contra incendios.

Un aspecto importante a tener en cuenta desde el momento del diseño de la red es la integración de la instalación con los sistemas de seguridad de inmueble, en concreto con el sistema contra incendios.

El muro contra fuegos, además de ser resistente al fuego, evita que se extienda.
Cuando es necesario canalizar a través del muro cortafuegos es muy importante, una vez se ha colocado la canalización, revestir el orificio con masilla intumescente.
Si la canalización es tubular se utilizará un collarín intumescente, que es una pieza prefabricada que puede envolver la superficie visible de un tubo en el paso de un muro, pared o suelo.

Hay que tener en cuenta que estos sistemas no están diseñados para apagar el fuego, sino para retardar lo máximo posible su propagación.

1.5.Canalización empotrada.

La canalización empotrada se utiliza en dos situaciones:

• Cuando existe una canalización previa que quiere aprovecharse.
• Cuando no se quiere dejar a la vista el medio de canalización.

En el caso que no existan rutas previas construidas (ya sea en el proyecto de construcción o en una obra posterior), será necesario crearlas.

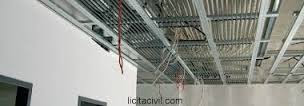

1.4.Canalización en superficie.

La canalización en superficie tiene dos finalidades:

• Conducir tramos de cableado desde una troncal hasta zonas concretas de distribución.
• Conducir un número reducido de cables hacia los puntos finales de las áreas de trabajo.

En esta canalización el acceso directo al cableado prima sobre la estética de la instalación, utilizándose solo en zonas donde el acceso esté restringido a mantenimiento.

La canaleta puede fijarse a la superficie de dos formas:

• Atornillado: la canaleta tiene practicados agujeros a intervalos de aproximadamente 25cm, lo que obliga perforar la pared e introducir tacos en ella para atornillar canaletas.
• Autoadhesivo:  la canaleta se pega en la pared retirando un papel protector de una tirar autoadhesiva que se integra en su parte trasera.





1.3.Canalización en suelo técnico.

Puede considerarse otra forma de canalización bajo suelo, ya que el cableado va por debajo de la superficie visible.
Hay dos variantes de este tipo:

• Falso suelo con paneles.

En la estructura del suelo de hormigón se fijan unos soportes niveladores sobre los que descansan unas placas de falso suelo.La cámara intermedia entre las dos superficies se utiliza como espacio para poder tirar el cableado.Las placas que conforman el suelo pueden ser ciegas o integrar puntos de registro.

• Suelo hueco.

En este sistema, el conjunto de paneles se sustituye por un falso solado, mas robusto, que puede ir sobre soportes niveladores o directamente al suelo mediante puntos de apoyo del mismo material que la estructura, tal y como puede observarse en la imagen. Tiene la ventaja de poder mover con cierta libertad el cableado por la cámara disponible entre los dos suelos, pero no es tan versátil como el falso suelo de paneles.

1.2.Canalización bajo suelo.

Los elementos que se emplean en la canalización bajo suelo son:

• Cajas de registro y derivación: se colocan en puntos intermedios del recorrido de la canalización para permitir la revisión y el mantenimiento del cableado interior.
• Conjuntos porta mecanismos: integran los sistemas de conexión de los que dispondrá el área de trabajo. A menudo esta caja incluye las tomas de suministro eléctrico.
• Canales: son los tramos que constituirán la línea de canalización. Estos módulos pueden tomar dos formas:

Se suelen integrar separadores en su interior y algunos modelos permiten el apilado de canales.
Los tramos de canal se fijan al suelo mediante anclajes que incluso pueden permitir la regulación de la altura del canal. A través de uniones de canal se empalman los tramos de canalización, ya sean rectos o en codo.
Para decidir qué tipo de canalización bajo suelo emplear, habrá que considerar los siguientes aspectos:

• Tipo de suelo y su mantenimiento: ¿va a utilizarse un falso suelo, o suelo firme con limpieza en seco o en mojado?
• Flexibilidad del sistema: ¿varía o no la disposición de las áreas de trabajo?; y, si varía, ¿con qué frecuencia?
• Capacidad del canal: ¿qué cantidad de cables van a conducirse por canalización?

• Canalización bajo suelo cubierto por solado.

Este sistema se instala sobre el propio hormigón antes de proceder al solado. Solo se dejan visibles los puntos de registro y los conjuntos portamecanismos, donde se montan las tomas para un área de trabajo y viceversa.

 Canalización a ras del suelo.

Es un sistema similar al anterior, solo que en este caso toda la canalización queda a la vista, al mismo nivel del suelo.Utiliza canales con mayor sección ( puede albergar mas de 500 cables) pues deben estar a la misma altura que las cajas de registro y porta mecanismos.Cualquier tramo de canal es accesible en todo momento y la instalación puede modificarse sin problema sobre la línea fijada inicialmente.

1.1. Canalización aérea.

Se denomina así a la canalización que se realiza para conducir cableado por la zona superior de un espacio abierto o cerrado. Esta canalización puede ser de tres tipos:

• Canalización en techo: va anclada al techo con unas fijaciones que la soporta. Esta canalización normalmente está a la vista.

• Canalización en techo técnico: hay falso techo que oculta tanto la canalización como el resto de la instalación de techo ( por ejemplo, la iluminación o el aire acondicionado).


• Canalización en pasarela: se utiliza para llevar de un lado a otro la línea de cableado sin ayuda de soportes a techo, pared ni úselo.

1. Instalación de la canalización.

La planificación del tendido es la primera fase de la instalación efectiva de una red.
Conviene identificar los tendidos de cable ya existentes, ya que en muchos casos puede utilizarse la misma canalización, lo que supondrá un ahorro considerable en el tiempo y el coste de la instalación.
Se procurará que la canalización tenga dos puntos de registro cada 12 metros aproximadamente.

Tema 7: Instalación de redes de datos y telecomunicaciones(I)

5.Herramientas auxiliares.

Además de todas las herramientas que hemos visto, para instalar una red de cableado estructurado es conveniente contar con las herramientas que veremos a continuación.

• Guía pasacables: Cuando se debe pasar el cable de un lugar a otro, especialmente a través de conductos, se debe hacer uso de una guía que garantice que el cable llega al extremo adecuado y no se queda por el camino.

• Detectores de canalizaciones y tuberías: Una de las herramientas más útiles para trabajar en paredes, techo o suelo es el escáner de superficies. Esta herramienta permite sondear una superficie en busca de obstáculos. Cada modelo de detector tiene su propio funcionamiento. Dependiendo de la calidad del detector, permitirá localizar obstáculos a más o menos profundidad y con mayor o menor fiabilidad.

• Árbol de cables:Durante la instalación es imprescindible una buena organización de todo el cableado que vaya a emplearse.Esta herramienta  no es más que una estructura con guías en las que se introducen los carretes de cableado.

• Medidores de distancia y superficie: Es imprescindible contar con una herramienta que permita medir distancias y superficies. Aunque la herramienta más simple es una cinta métrica.Del mismo modo, estas herramientas también calculan superficies, e incluso ofrecen otras funcionalidades como, por ejemplo, servir de nivel para instalaciones.

• Otras herramientas: Antes de instalar el cableado hay que acomodar las vías por las que se canalizará. Dependiendo del tipo de canalización que se emplee, habrá que emplear distintas herramientas.

4.2.Analizadores y detectores de problemas.

Las herramientas de análisis y detección de problemas nos ayudan a localizar problemas en el cableado de fibra.La herramienta más simple para la detección es el comprobador de continuidad del cable.

Cuando se requiere comprobar si un cable de fibra tiene tráfico sin necesidad de desconectar de la red uno de sus extremos, podemos utilizar el identificador de fibra activas y tráfico.

4.1.Inspección de la fibra.

Inspección de la fibra.

El microscopio de inspección de fibra es una herramienta para visualizar el estado del extremo de la fibra en los diferentes tipos de conectores.



En redes activas, tanto de luz como de láser, la inspección con microscopio puede ocasionar problemas en la vista.

Las herramientas de inspección de fibra suelen ir acompañadas de un kit de limpieza, por si el elemento que se va a revisar no estuviera en condiciones óptimas de uso.
