3.Instalación de las tomas.

La toma constituye el punto final de la red de cableado. A partir de ahí, el usuario conectará su equipo para integrarse en la red.Estos elementos pueden ser muy diferente naturaleza, en función, sobre todo, del tipo de canalización que utilicemos para llevar el cableado hasta ellos.La caja de registro deben colocarse en lugares estratégicos de la canalización, evitando zonas de tránsito y también lugares donde puedan quedar ocultas por muebles, maquinaria, etc.

2.Integración de la instalación con el sistema contra incendios.

Un aspecto importante a tener en cuenta desde el momento del diseño de la red es la integración de la instalación con los sistemas de seguridad de inmueble, en concreto con el sistema contra incendios.

El muro contra fuegos, además de ser resistente al fuego, evita que se extienda.
Cuando es necesario canalizar a través del muro cortafuegos es muy importante, una vez se ha colocado la canalización, revestir el orificio con masilla intumescente.
Si la canalización es tubular se utilizará un collarín intumescente, que es una pieza prefabricada que puede envolver la superficie visible de un tubo en el paso de un muro, pared o suelo.

Hay que tener en cuenta que estos sistemas no están diseñados para apagar el fuego, sino para retardar lo máximo posible su propagación.

1.5.Canalización empotrada.

La canalización empotrada se utiliza en dos situaciones:

• Cuando existe una canalización previa que quiere aprovecharse.
• Cuando no se quiere dejar a la vista el medio de canalización.

En el caso que no existan rutas previas construidas (ya sea en el proyecto de construcción o en una obra posterior), será necesario crearlas.

1.4.Canalización en superficie.

La canalización en superficie tiene dos finalidades:

• Conducir tramos de cableado desde una troncal hasta zonas concretas de distribución.
• Conducir un número reducido de cables hacia los puntos finales de las áreas de trabajo.

En esta canalización el acceso directo al cableado prima sobre la estética de la instalación, utilizándose solo en zonas donde el acceso esté restringido a mantenimiento.

La canaleta puede fijarse a la superficie de dos formas:

• Atornillado: la canaleta tiene practicados agujeros a intervalos de aproximadamente 25cm, lo que obliga perforar la pared e introducir tacos en ella para atornillar canaletas.
• Autoadhesivo:  la canaleta se pega en la pared retirando un papel protector de una tirar autoadhesiva que se integra en su parte trasera.





1.3.Canalización en suelo técnico.

Puede considerarse otra forma de canalización bajo suelo, ya que el cableado va por debajo de la superficie visible.
Hay dos variantes de este tipo:

• Falso suelo con paneles.

En la estructura del suelo de hormigón se fijan unos soportes niveladores sobre los que descansan unas placas de falso suelo.La cámara intermedia entre las dos superficies se utiliza como espacio para poder tirar el cableado.Las placas que conforman el suelo pueden ser ciegas o integrar puntos de registro.

• Suelo hueco.

En este sistema, el conjunto de paneles se sustituye por un falso solado, mas robusto, que puede ir sobre soportes niveladores o directamente al suelo mediante puntos de apoyo del mismo material que la estructura, tal y como puede observarse en la imagen. Tiene la ventaja de poder mover con cierta libertad el cableado por la cámara disponible entre los dos suelos, pero no es tan versátil como el falso suelo de paneles.

1.2.Canalización bajo suelo.

Los elementos que se emplean en la canalización bajo suelo son:

• Cajas de registro y derivación: se colocan en puntos intermedios del recorrido de la canalización para permitir la revisión y el mantenimiento del cableado interior.
• Conjuntos porta mecanismos: integran los sistemas de conexión de los que dispondrá el área de trabajo. A menudo esta caja incluye las tomas de suministro eléctrico.
• Canales: son los tramos que constituirán la línea de canalización. Estos módulos pueden tomar dos formas:

Se suelen integrar separadores en su interior y algunos modelos permiten el apilado de canales.
Los tramos de canal se fijan al suelo mediante anclajes que incluso pueden permitir la regulación de la altura del canal. A través de uniones de canal se empalman los tramos de canalización, ya sean rectos o en codo.
Para decidir qué tipo de canalización bajo suelo emplear, habrá que considerar los siguientes aspectos:

• Tipo de suelo y su mantenimiento: ¿va a utilizarse un falso suelo, o suelo firme con limpieza en seco o en mojado?
• Flexibilidad del sistema: ¿varía o no la disposición de las áreas de trabajo?; y, si varía, ¿con qué frecuencia?
• Capacidad del canal: ¿qué cantidad de cables van a conducirse por canalización?

• Canalización bajo suelo cubierto por solado.

Este sistema se instala sobre el propio hormigón antes de proceder al solado. Solo se dejan visibles los puntos de registro y los conjuntos portamecanismos, donde se montan las tomas para un área de trabajo y viceversa.

 Canalización a ras del suelo.

Es un sistema similar al anterior, solo que en este caso toda la canalización queda a la vista, al mismo nivel del suelo.Utiliza canales con mayor sección ( puede albergar mas de 500 cables) pues deben estar a la misma altura que las cajas de registro y porta mecanismos.Cualquier tramo de canal es accesible en todo momento y la instalación puede modificarse sin problema sobre la línea fijada inicialmente.

1.1. Canalización aérea.

Se denomina así a la canalización que se realiza para conducir cableado por la zona superior de un espacio abierto o cerrado. Esta canalización puede ser de tres tipos:

• Canalización en techo: va anclada al techo con unas fijaciones que la soporta. Esta canalización normalmente está a la vista.

• Canalización en techo técnico: hay falso techo que oculta tanto la canalización como el resto de la instalación de techo ( por ejemplo, la iluminación o el aire acondicionado).


• Canalización en pasarela: se utiliza para llevar de un lado a otro la línea de cableado sin ayuda de soportes a techo, pared ni úselo.

1. Instalación de la canalización.

La planificación del tendido es la primera fase de la instalación efectiva de una red.
Conviene identificar los tendidos de cable ya existentes, ya que en muchos casos puede utilizarse la misma canalización, lo que supondrá un ahorro considerable en el tiempo y el coste de la instalación.
Se procurará que la canalización tenga dos puntos de registro cada 12 metros aproximadamente.

Tema 7: Instalación de redes de datos y telecomunicaciones(I)

5.Herramientas auxiliares.

Además de todas las herramientas que hemos visto, para instalar una red de cableado estructurado es conveniente contar con las herramientas que veremos a continuación.

• Guía pasacables: Cuando se debe pasar el cable de un lugar a otro, especialmente a través de conductos, se debe hacer uso de una guía que garantice que el cable llega al extremo adecuado y no se queda por el camino.

• Detectores de canalizaciones y tuberías: Una de las herramientas más útiles para trabajar en paredes, techo o suelo es el escáner de superficies. Esta herramienta permite sondear una superficie en busca de obstáculos. Cada modelo de detector tiene su propio funcionamiento. Dependiendo de la calidad del detector, permitirá localizar obstáculos a más o menos profundidad y con mayor o menor fiabilidad.

• Árbol de cables:Durante la instalación es imprescindible una buena organización de todo el cableado que vaya a emplearse.Esta herramienta  no es más que una estructura con guías en las que se introducen los carretes de cableado.

• Medidores de distancia y superficie: Es imprescindible contar con una herramienta que permita medir distancias y superficies. Aunque la herramienta más simple es una cinta métrica.Del mismo modo, estas herramientas también calculan superficies, e incluso ofrecen otras funcionalidades como, por ejemplo, servir de nivel para instalaciones.

• Otras herramientas: Antes de instalar el cableado hay que acomodar las vías por las que se canalizará. Dependiendo del tipo de canalización que se emplee, habrá que emplear distintas herramientas.

4.2.Analizadores y detectores de problemas.

Las herramientas de análisis y detección de problemas nos ayudan a localizar problemas en el cableado de fibra.La herramienta más simple para la detección es el comprobador de continuidad del cable.

Cuando se requiere comprobar si un cable de fibra tiene tráfico sin necesidad de desconectar de la red uno de sus extremos, podemos utilizar el identificador de fibra activas y tráfico.

4.1.Inspección de la fibra.

Inspección de la fibra.

El microscopio de inspección de fibra es una herramienta para visualizar el estado del extremo de la fibra en los diferentes tipos de conectores.



En redes activas, tanto de luz como de láser, la inspección con microscopio puede ocasionar problemas en la vista.

Las herramientas de inspección de fibra suelen ir acompañadas de un kit de limpieza, por si el elemento que se va a revisar no estuviera en condiciones óptimas de uso.

4.4.Herramientas para la comprobación de fibra óptica.

3.3.Analizador de cableado.

El analizador de cableado es una herramienta empleada para rastrear el pulso eléctrico de un cable.
Consta de dos módulos:

• Emisor: se conecta al cable que se quiere rastrear.
• Rastreador (tracker): se utiliza para seguir el trazado del cable. Consta de una punta y un altavoz de volumen regulable.

3.2.Comprobador avanzado de cableado.

El comprobador avanzado de cableado es una variante de la versión básica. Esta herramienta, además de permitir la operación anterior, ofrece valores más técnicos como pueden ser la longitud exacta de cada par, la atenuación, la difonía, etc. Algunos incluso localizan averías en el cable, indicando a que par afectan y en que punto del cable se encuentran.

https://www.youtube.com/watch?v=0o1pQOBmkfQ

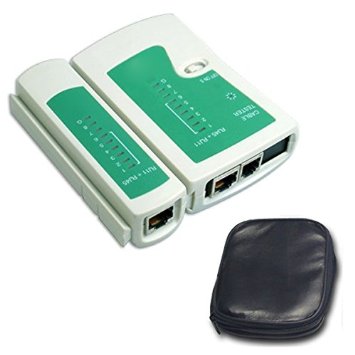

3.1.Comprobador básico de cableado.

El comprobardor básico de cableado, también llamado téster de red, permite verificar que un cable está instalado correctamente y que la comunicación entre sus dos extremos es viable.
Disponen de un módulo móvil (o remoto) que se conecta a un extremo del cable, y otro módulo principal (o maestro) que proporciona la información de la comprobación.

3.Herramientas para la comprobación de cable de cobre.

2.3.Herramientas para la unión de fibra.

El proceso de unión de los extremos puede realizarse de dos formas diferentes:

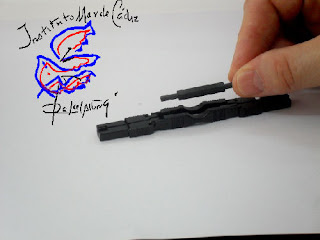

• Empalme mecánico: los dos extremos se unen a través de una pieza plástica que alinea las dos fibras y que lleva adhesivo que fija los dos extremos y adapta en índice de refracción que las fibras, para minimizar la pérdida de datos en el proceso de comunicación.

• Fusión: Es el método recomendable de unión de fibra. Se hace mediante una herramienta denominada fusionadora, de coste considerable.

La fusionadora realiza el alineado de los hilos de fibra y, posteriormente, los funde en una soldadura de precisión.

2.2.Herramientas de limpieza y pulido.

La suciedad es la causa principal de fallos en el cableado de fibra óptica. Por este motivo, hay que extremar las medidas de limpieza tanto en los conectores como en las conexiones.
Para ello existen kit de limpieza a tal efecto:

El pulido es una operación que se lleva a cabo tras la instalación de cable de fibra en un conector.Podemos utilizar una herramienta de pulido manual, consiste en un disco plástico o metálico de unos 5 cm de diámetro con uno o más orificios específicos para los diferentes tipos de conectores de fibra.

2.1.Herramientas para pelar y cortar.

La herramienta para pelar y cortar cable de fibra óptica tiene una apariencia similar a la que hemos visto que se emplea con el cable de cobre.

La fibra puede cortarse de dos maneras:

• Corte ordinario: cuando el extremo se va a utilizar para la terminación del cable, es decir, para conectarlo a un conector o a un panel de fibra óptica.
• Corte de precisión: cuando se pretende unir los extremos de dos cables.

2.Herramientas para la instalación de fibra óptica.

El cableado de fibra óptica, por sus características, exige disponer de una herramienta especifica.

1.2.Herramientas de terminación del cable.

Es el proceso de insertarlo en un conector, un panel o una toma. Para estas operaciones se hará uso de una herramienta llamada crimpadora.
Con ella se engastan el conector y el cable,y se acoplan los conectores tipo RJ al cable correspondiente.

La herramienta de crimpado tambien suele integrar las funciones de pelado y corte, como se aprecia en esta imagen:

Cuando el cable no termina en un conector sino en una toma o en un panel, en lugar de la crimpadora se utiliza la herramienta de impacto:



La insersión de cable de par trenzado en regletas 110 se hace de un modo muy similar:
